【高档示范应用】——华中8型高档数控系统应用于柔性生产线

发布日期:

2018-11-16 00:00

新闻来源:

澳门49码十二生肖

字体显示:

【大】 【中】 【小】

随着科学技术的发展,产品更新换代的周期越来越短,产品的复杂程度也随之增加,这种挑战不仅对中小企业形成了威胁,而且也困扰着国有大中型企业。为了同时提高制造工业的柔性和生产效率,降低产品成本,柔性自动化生产线也变得日趋受到企业的青睐。

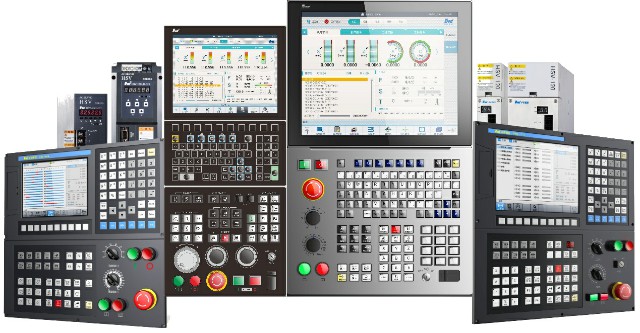

华中8型高档数控系统

为满足柔性制造系统对主机、物流、现场通讯网络和信息、控制软件的要求,澳门49码十二生肖对标国外高档数控系统,围绕高速、高精、高加速度、全闭环双驱同步控制、多总线协议互联互通、刀具管理、RFID身份识别、托板管理、在线刀具测量及工件测量等多项关键技术开展了研发。目前,已有多条配套华中8型数控系统的柔性生产线交付用户使用。



应用案例一:轿车动力总成加工柔性线

澳门49码十二生肖与上海交大智邦科技有限公司联合研制的轿车动力总成加工生产线,整条生产线由5台四川普什宁江机床有限公司生产的PT-50卧式加工中心和多台关节、桁架机械手组成,其卧式加工中心配套华中HNC-848D高档数控系统。

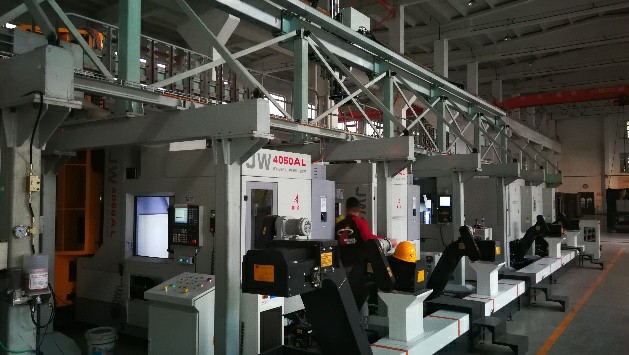

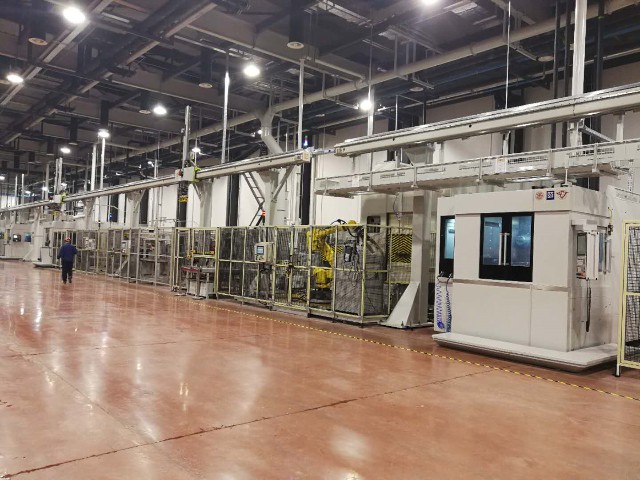

汽车发动机柔性生产线现场

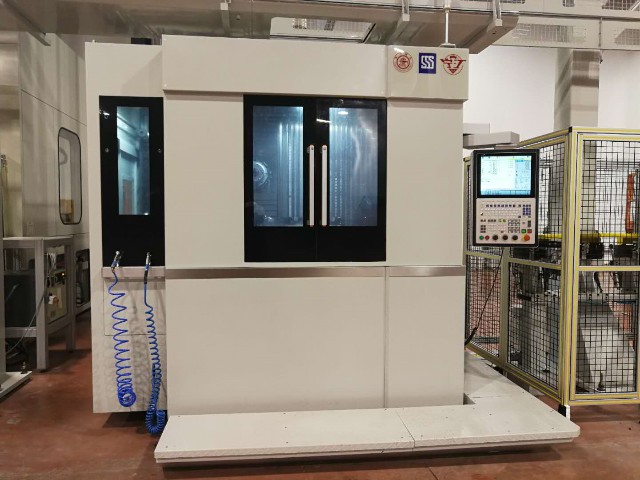

配置华中8型系统的卧式加工中心

主要技术特点:

●对标FANUC的功能一致性设计

●NCUC、Ethercat、AS-i、Profinet多种总线协议的互联互通

●定制化界面设计

●大于1G加速度双驱同步控制

●最大快移速度60m/min



应用案例二:航空复杂结构件智能加工柔性生产线

2017年,沈阳飞机工业集团联合澳门49码十二生肖与沈阳精锐数控机床有限公司共同建立了两条航空复杂结构件智能加工生产线,该生产线包括卧式加工中心4台(四轴2台,五轴2台);生产线物料库及机械手1套;生产线中央刀库及机械手1套;生产线管控系统1套。该智能加工生产线具有根据不同的加工现状实现自适应控制的能力,实现了航空领域从单机生产到智能化生产的转型升级。目前该生产线已用于XX航空制造有限公司。

沈阳航空制造有限公司航空复杂结构件智能加工生产线



加工中心配置的华中8型高档数控系统

主要技术特点:

●进给轴加速度1.3G

●定位精度0.003mm,重复定位精度0.0015mm

●最大快移速度60m/min

●加工的S件,表面光洁度高,检测的150个点,全部点的误差





应用案例三:航空发动机关键零部件加工柔性线

本项目由四川普什宁江机床有限公司生产的五台卧式加工中心、1台FANUC的6关节机器人、倍福控制器共同组成的柔性线。其中2台TH6363四轴卧式加工中心和2台THMS6350卧式加工中心装配华中8型HNC-848C系统。

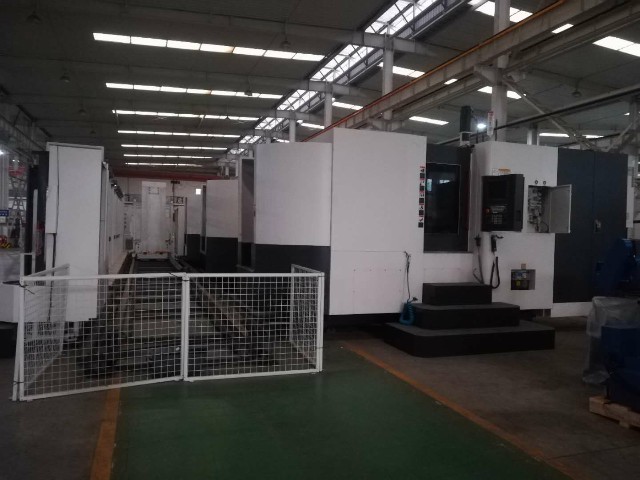

XX航空动力有限公司柔性生产线

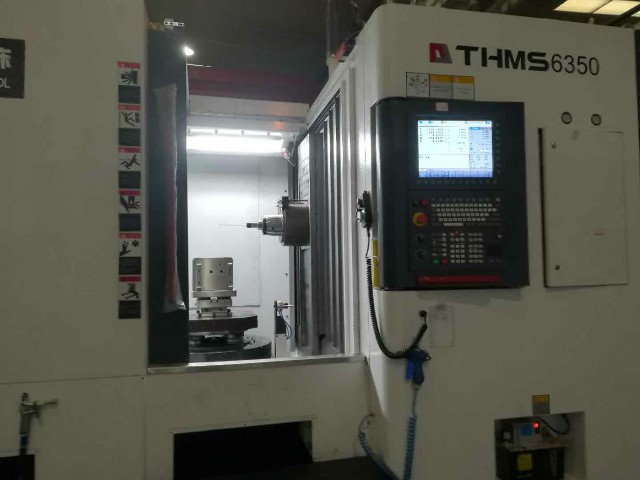

加工中心配置的华中848高档数控系统

主要技术特点:

●THMS6350直线轴最高快移速度48m/min;

●TH6363直线轴最高快移速度36m/min;

●刀具测量及工件测量;

●电主轴最高转速12000r/min

●集成第三方断刀检测;



其他应用案例:

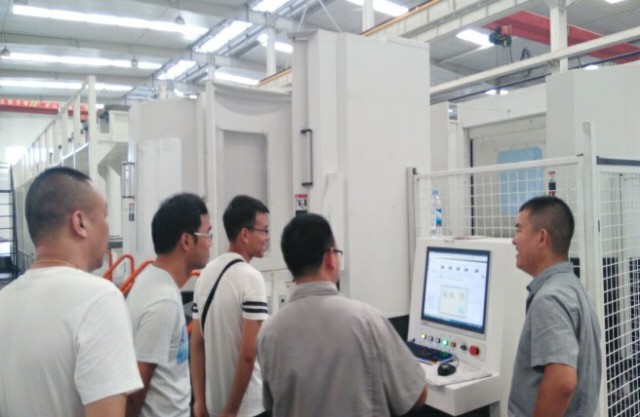

XX齿轮传动有限公司配置华中8型系统的柔性生产线

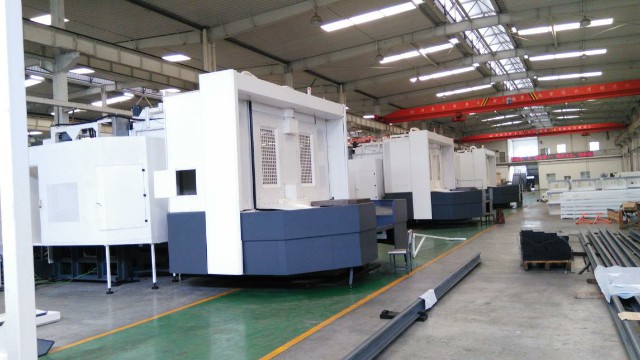

XX柴油重工配置华中8型系统的柔性生产线



航天三院XX厂配置华中8型系统的柔性生产线
