2023年6月25日

第三期



高精、高效是数控的核心竞争力,智能是数控技术的发展方向。为了帮助用户进一步提升机床产品性能,澳门49码十二生肖瞄准“管用、耐用、好用”的产品方向,推出了全新的华中8型数控系统V2.4产品,帮助用户实现数控加工的“更精、更快、更智能”。


本系列微信以华中8型磨削数控系统为例,从面板功能介绍、编程、对刀、磨削运行、基础应用及维护等方面,帮您快速掌握华中8型数控系统的加工操作方法。

本期为您带来的是

华中8型车削数控系统快速入门

——磨削坐标系设置


第三期磨削坐标系设置

目的:建立磨削坐标系,让系统知道工件零点在机床坐标系的位置(即:把工件零点的坐标存到系统里面);


原则:工件零点尽可能与工艺基准一致;对刀过程中精确操作,减小对刀误差。


磨床坐标系设置一般是通过手摇操作盒在系统“手轮”模式下,选择轴及移动倍率移动轴来对刀。


1. T指令建立工件坐标系的方式

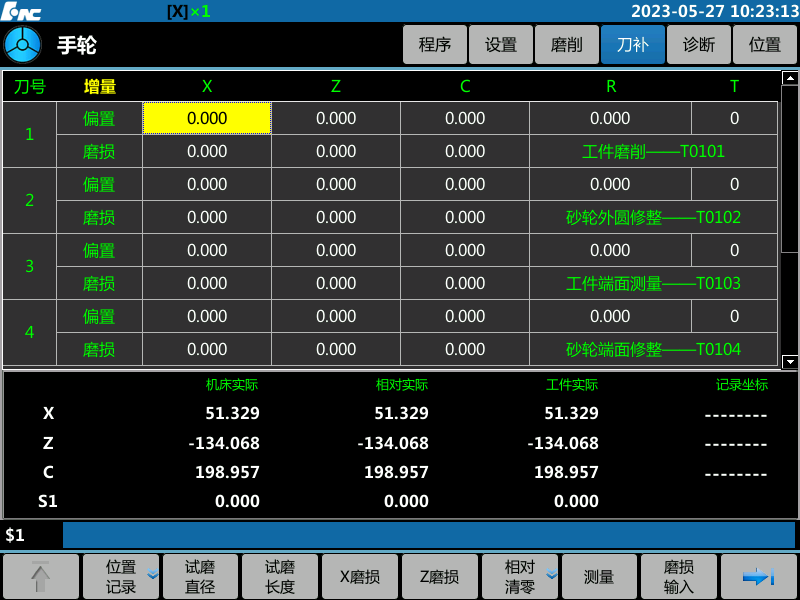

①当前位置直接对刀

用“上/下”键移动光标到需要对刀的刀号上,X轴移动到对刀点或Z轴移动到对刀点,按『试磨直径』对X向,按『试磨长度』对Z向,输入测量值,确认即对刀完成,工件坐标系统更新为输入的测量值。

磨削零件后的补偿,『X磨损』补偿X向、『Z磨损』补偿Z向,补偿方式是增量式的即测量差多少补多少。

R/T当使用G41/G42刀补时有效,R是刀尖半径,T是刀尖方位,调刀补时两者需要同时设置。


②记录当前位置,轴移动后对刀

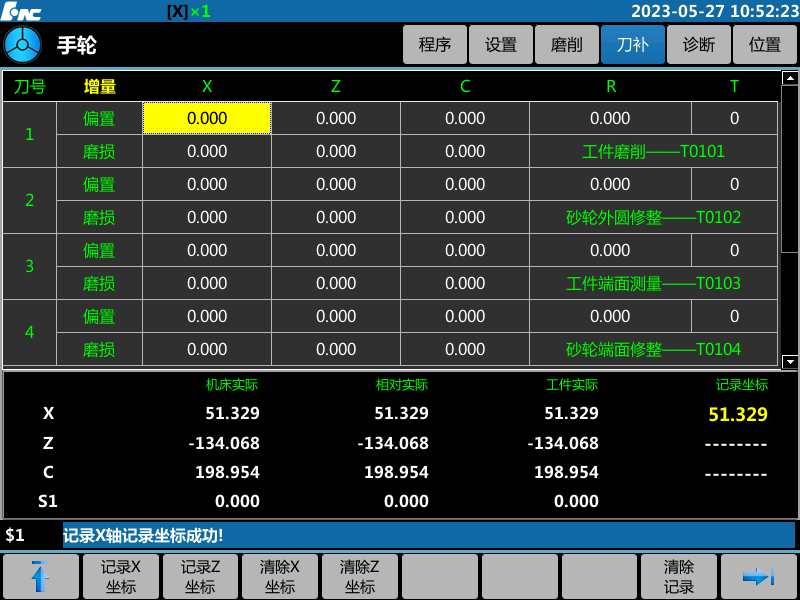

用“上/下”键移动光标到需要对刀的刀号上,X轴移动到对刀点或Z轴移动到对刀点,按『位置记录』后,按『记录X坐标』,如下图,此时就可以将X轴先移开对刀点,便于测量直径,按返回键到上一层对刀界面,后续操作就与上面的当前位置直接对刀一样,参考上面操作(对刀后记录坐标会自动清除)。

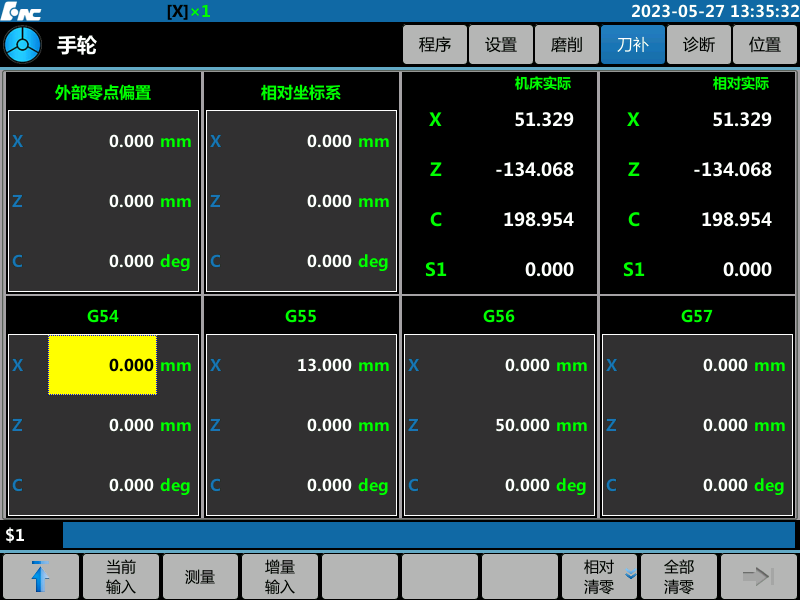

2. G54--G59指令建立工件坐标系的方式


按『选择程序』按键,进入“选择程序”子界面;


用“左/右”键移动光标到需要对刀的G5*坐标上,用“上/下”键移动光标到需要对刀的轴上,将X轴移动到对刀点或Z轴移动到对刀点,

按『当前输入』则直接将轴的当前机床实际坐标录入进去,

按『测量』则是将轴的当前机床实际坐标录加上输入的测量值录入进去,

按『增量输入』则是将输入值叠加到原有坐标系中的数值上。
