2023年6月1日

第一期



高精、高效是数控的核心竞争力,智能是数控技术的发展方向。为了帮助用户进一步提升机床产品性能,澳门49码十二生肖瞄准“管用、耐用、好用”的产品方向,推出了全新的华中8型数控系统V2.4产品,帮助用户实现数控加工的“更精、更快、更智能”。


本系列微信以华中8型磨削数控系统为例,从面板功能介绍、编程、对刀、磨削运行、基础应用及维护等方面,帮您快速掌握华中8型数控系统的加工操作方法。

本期为您带来的是

华中8型车削数控系统快速入门

——面板功能整体介绍


第十期面板功能整体介绍

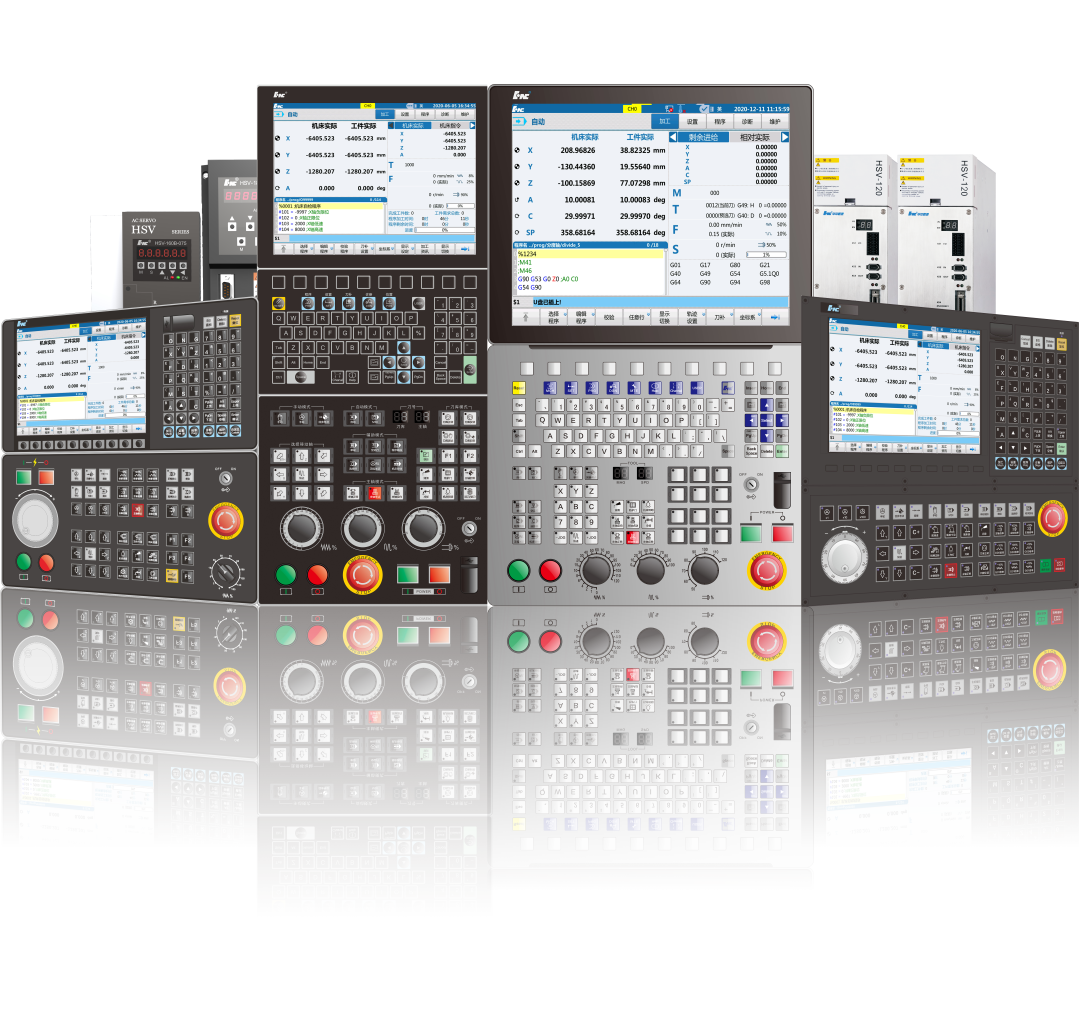

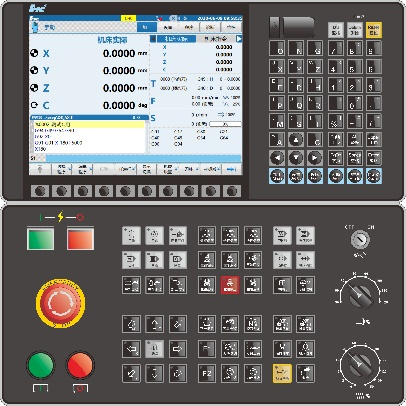

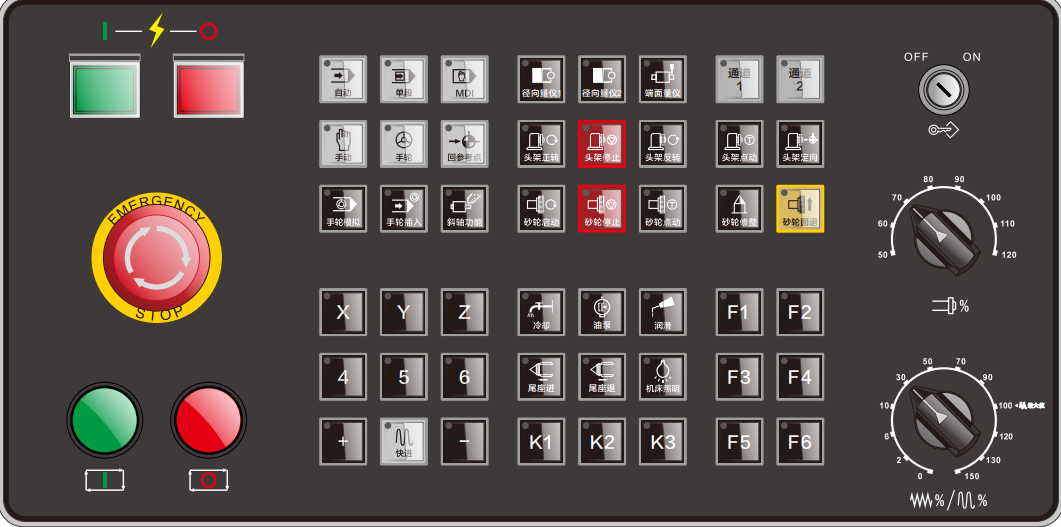

华中8型磨削数控装置的NC面板上,配有“程序、设置、磨削、刀补、诊断、位置”6个功能按键,每个功能按键对应一组功能集。

每组功能集可通过功能按键配合屏幕下方10个按键,选择相应的功能及界面,各功能集的功能说明及主要完成工作如下:


1. 程序


功能说明:

自动加工操作所需的功能

功能内容:

① 程序编辑:编辑新程序,编辑当前加载程序,固定循环后台编辑;

② 程序加工:加工程序选择,程序校验,程序加工;

③ 程序管理:程序拷贝、程序属性修改;

④ 其他:加工信息。


2. 设置

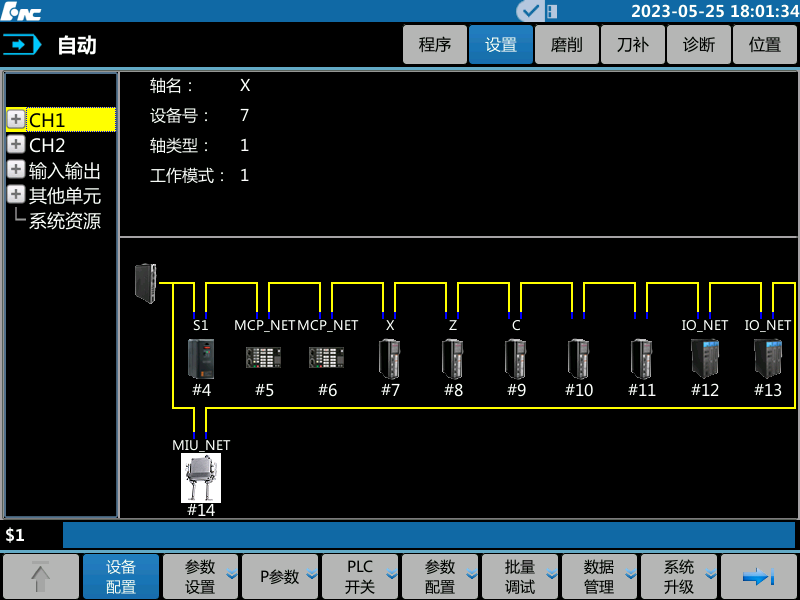

设置主功能第一页

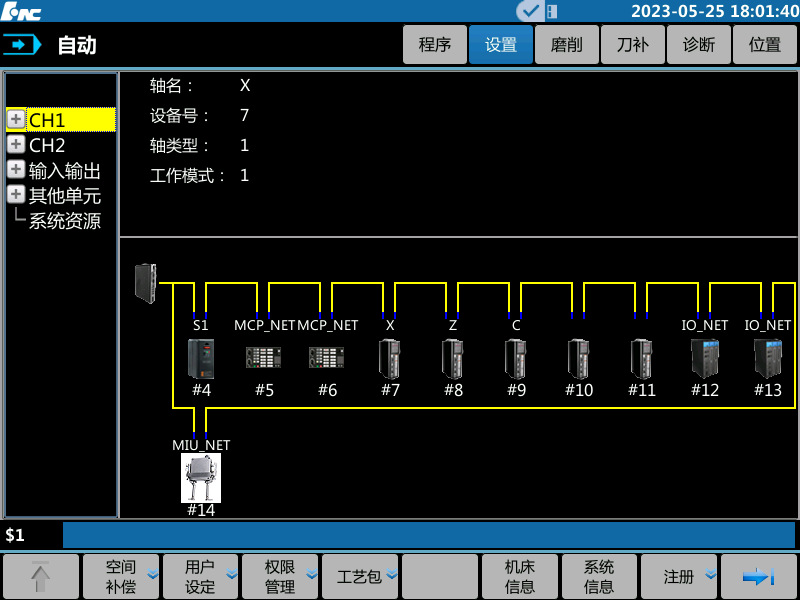

设置主功能第二页

功能说明:

设备配置,参数设置,系统信息相关的操作功能

功能内容:

① 系统硬件设备配置及配置顺序设定功能:设备配置;

② 通用参数的设置功能:参数设置;

③ 用户选配参数的设置功能:P参数、参数配置;

④ 配套设备开/关功能:PLC开关;

⑤ 系统升级及调试功能:批量调试、数据管理、系统升级、权限管理、用户设定

⑥ 注册、基本信息等功能:注册、机床信息、系统信息、工艺包、时间设定

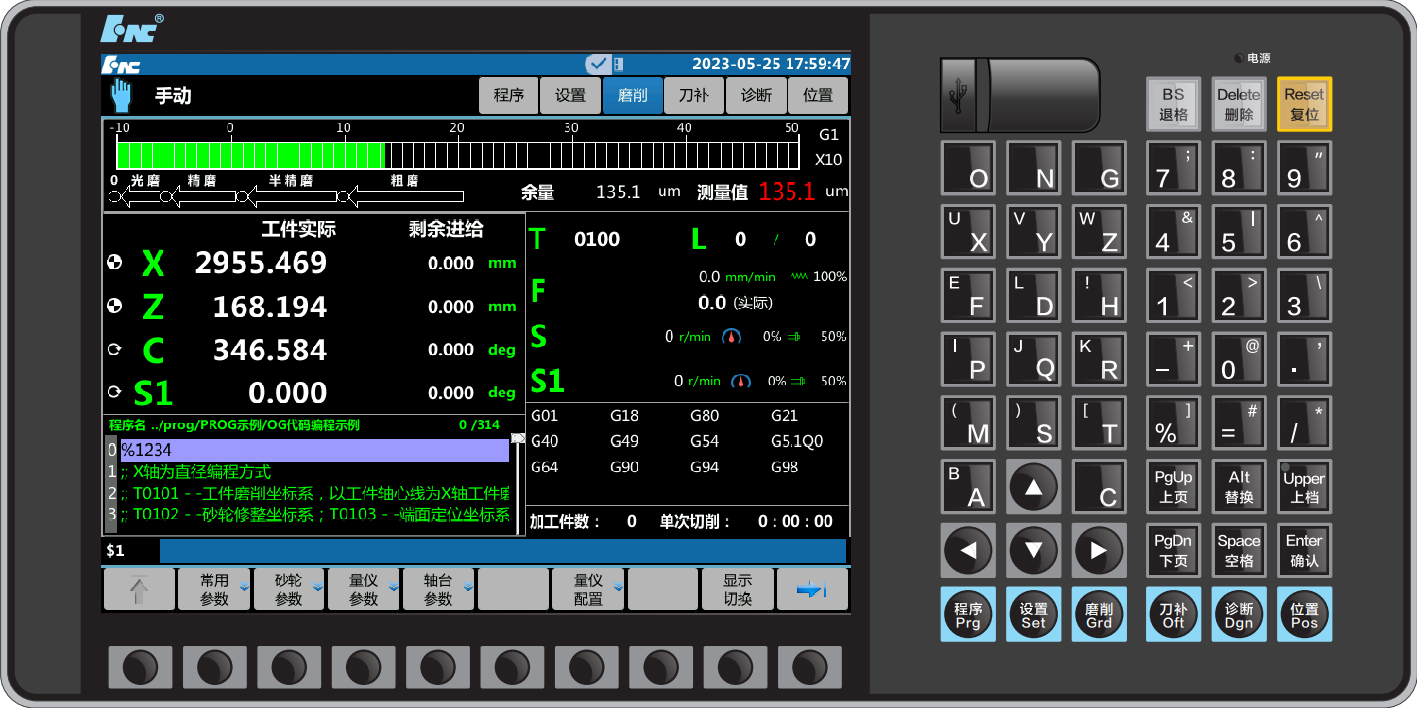

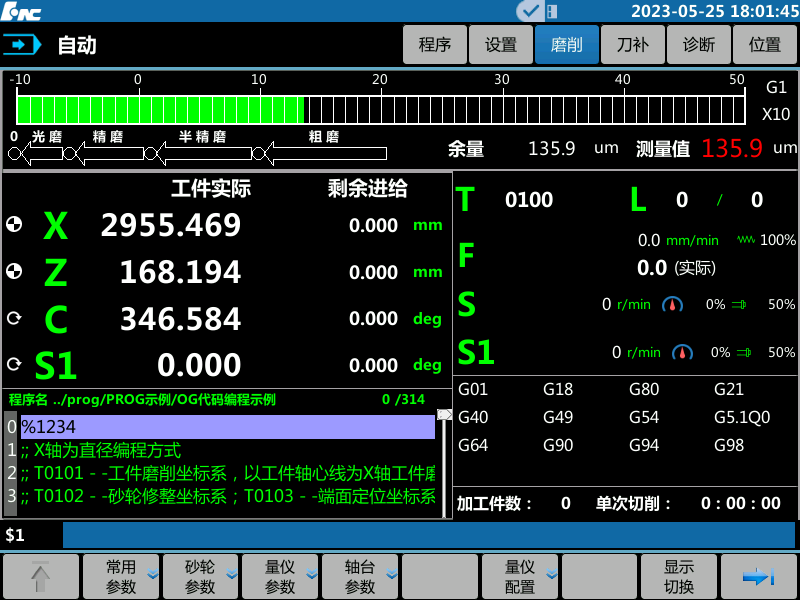

3. 磨削


磨削主功能第一页


磨削主功能第二页

功能说明:

磨削工艺、NCUC量仪配置、伺服尾座功能

功能内容:

① 工艺卡功能:常用参数、砂轮参数、量仪参数、轴台参数;

② NCUC量仪功能:量仪配置;

③ 界面显示:显示切换;

④ 工艺保护功能:工艺授权;

⑤ 砂轮轮廓图纸导入功能:DXF;

⑥ 伺服尾座功能:尾座设置;

⑦ 工艺数据备份/导入功能:工艺数据;

⑧ 用户工艺宏变量功能:自定义宏变量、用户文件。

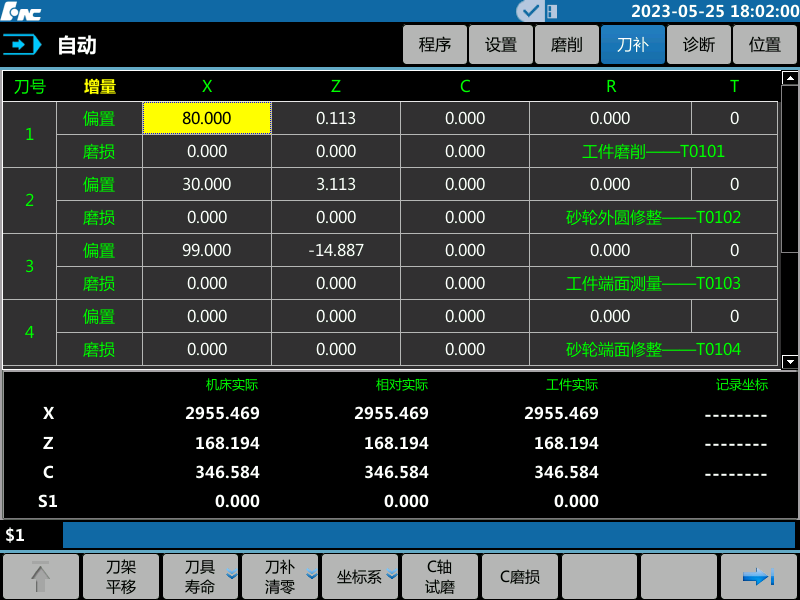

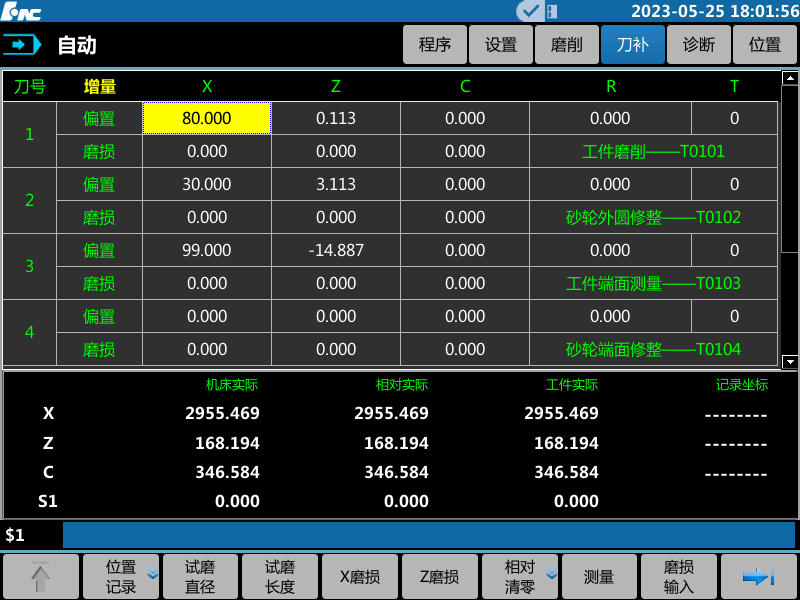

4. 刀补


刀补主功能第一页


刀补主功能第二页

功能说明:

刀具设置相关的操作功能

功能内容:

① T指令、G54--G59指令对刀功能;

② 刀补(R、T)功能;

③ 刀架平移功能;

④ 刀偏、磨损、G54--G59坐标系清零功能。

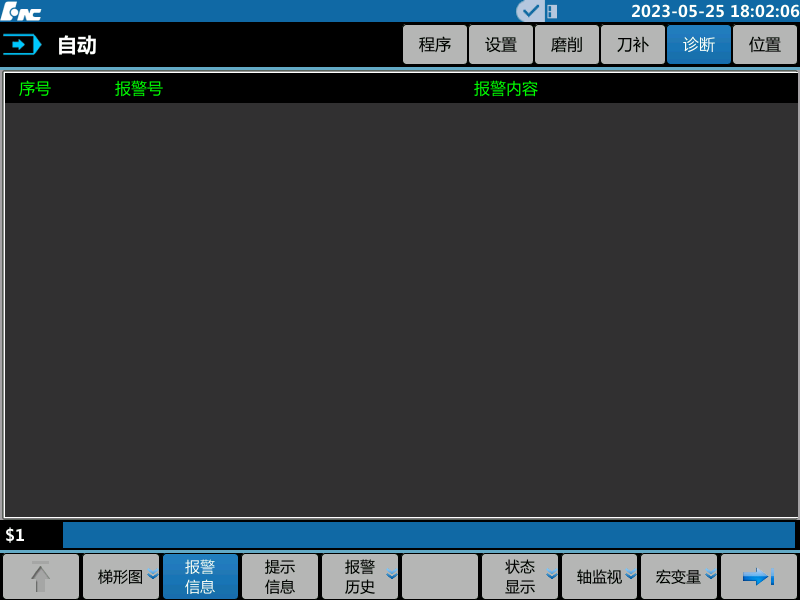

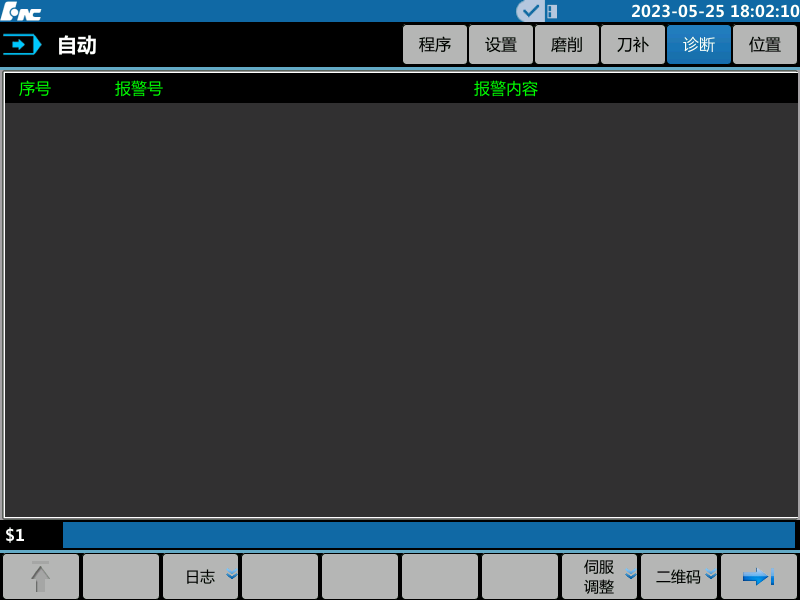

5. 诊断


诊断主功能第一页


诊断主功能第二页

功能说明:

梯图编辑、故障诊断、性能调试、宏变量监控、智能化功能

功能内容:

① 故障诊断功能:报警信息、报警历史、梯形图、PLC状态、宏变量、日志等功能;

② 性能调试功能:伺服调整

③ 智能化功能(需开权限):故障录像、丝杠负荷、自检等维护

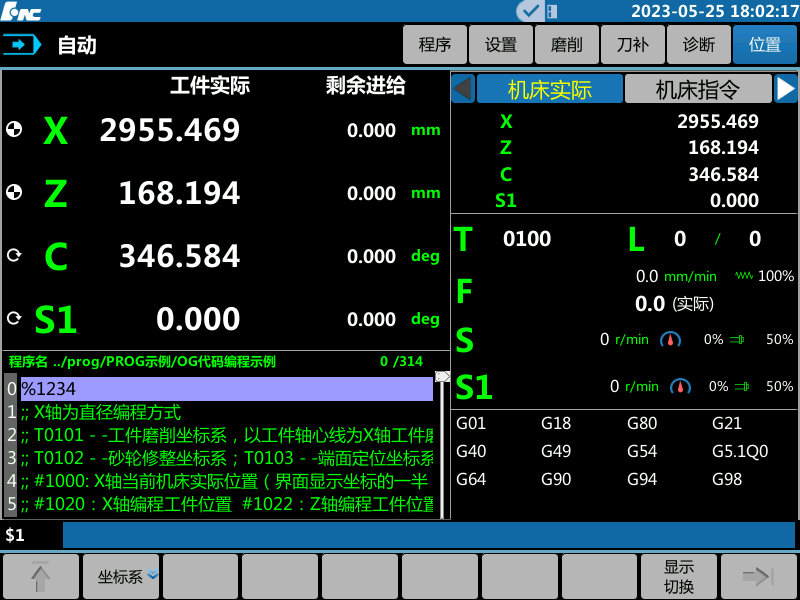

6. 位置


功能说明:

G54--G59对刀设置,界面显示切换功能

功能内容:

① G54--G59对刀设置:坐标系;

② 界面显示:显示切换;
