目的:建立加工坐标系,让系统知道工件零点在机床坐标系的位置;(即:把工件零点的坐标存到系统里面)

原则:工件零点尽可能与工艺基准一致;对刀过程中精确操作,减小对刀误差;

对刀的前提:主轴装好刀,按面板“主轴正转”;

按:“手轮”,选择轴及移动倍率



系统常用的对刀方式如下:

1:将工件分中设零点;

2:三点找圆心;

3:将对刀的当前点设为零点;



1.工件分中设零

步骤如下:

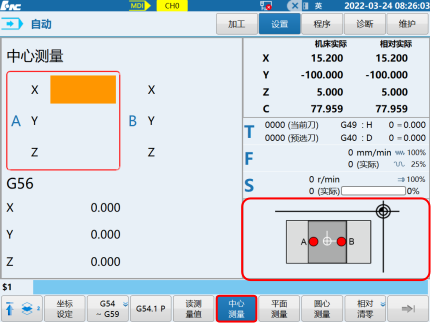

例如:设定G56坐标系,对工件X向分中;


如上图所示:

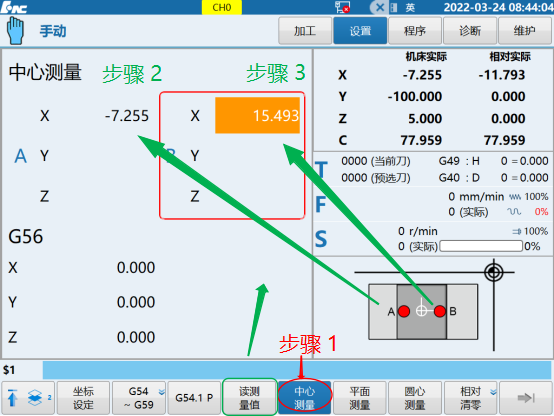

步骤1:选择“中心测量”

步骤2:先将刀具移动到工件A点, 按:“读测量值”,此时系统会记录A点坐标;

    步骤3:再将刀具移动到工件B点位置,按:“读测量值”,测试系统会记录B点坐标;

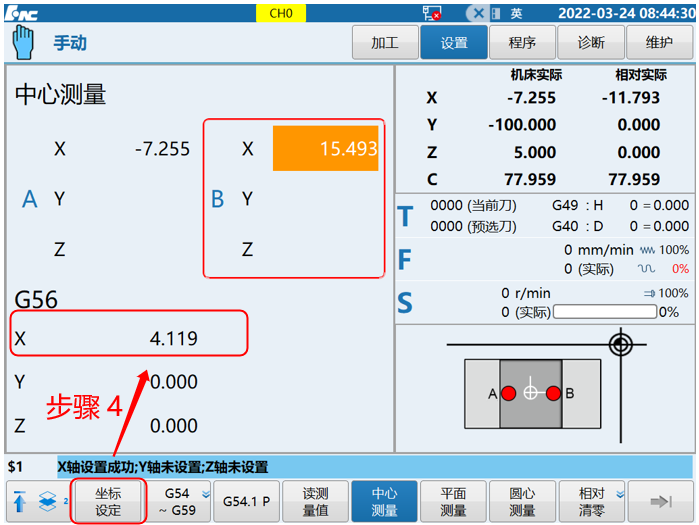

备注:同样方式,可对工件Y向分中设零;

2.三点找圆心

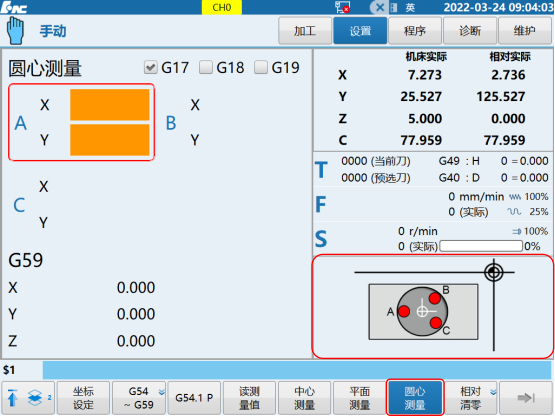

“设置”→“工件测量”→按“圆心测量”→选择坐标系→图片31.png 例如:选择G59

例如:找G59坐标系X/Y圆心

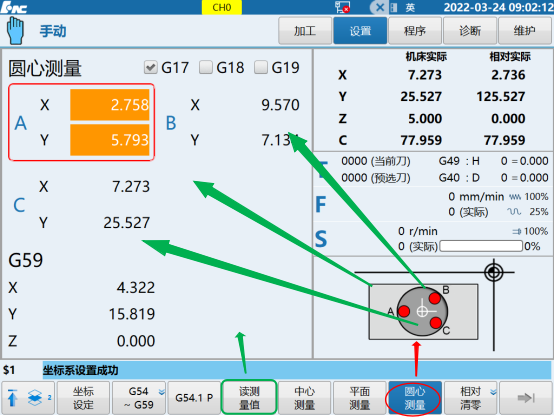

步骤1:选择“圆心测量”

步骤2:先将刀具移动到工件A点, 按:“读测量值”,此时系统会记录A点坐标;

步骤3:再将刀具移动到工件B点位置,按:“读测量值”,测试系统会记录B点坐标;

步骤4:再将刀具移动到工件C点位置,按:“读测量值”,测试系统会记录C点坐标;



备注:在坐标系里面,可以通过“增量输入”对已设定好的轴坐标进行正负偏移(零点移动)

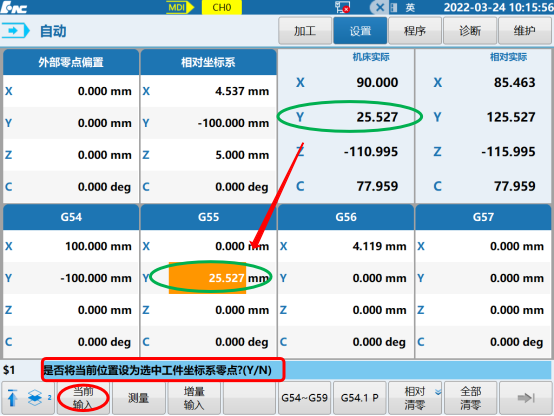

3.对刀的当前点设为零点

将轴移动到需要设置为零点的位置;此时,操作步骤如下:

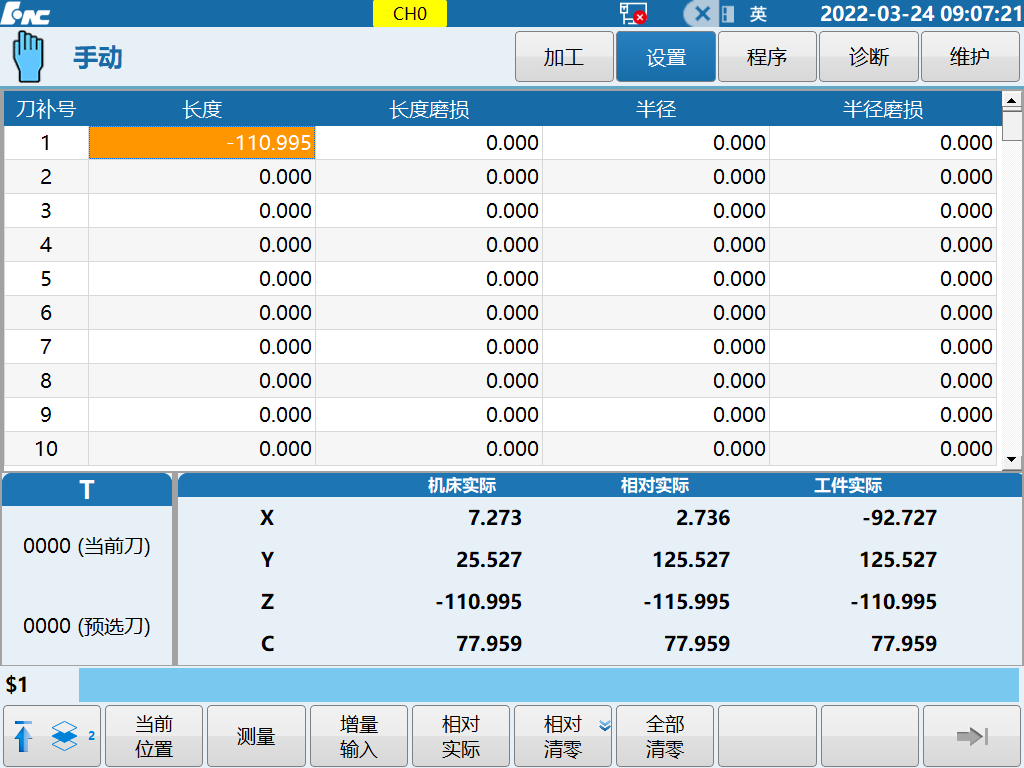

4.刀长补设置

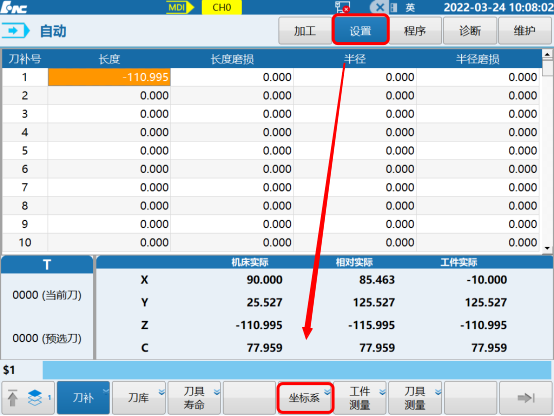

按键或拨旋钮,切换成手动方式,按[设置]按键,进入刀补界面;

按[上下]按键,分别选择刀补号,手摇Z轴至刀尖点接触到工件对刀面

按[当前位置]菜单,录入所需刀长;


按[增量输入]菜单,可以修改刀补增量值

按[相对清零]菜单,当前轴的位置清零

按[全部清零]菜单,清空所有刀补数据

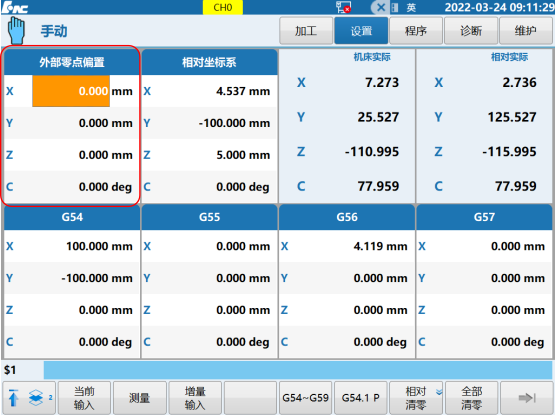

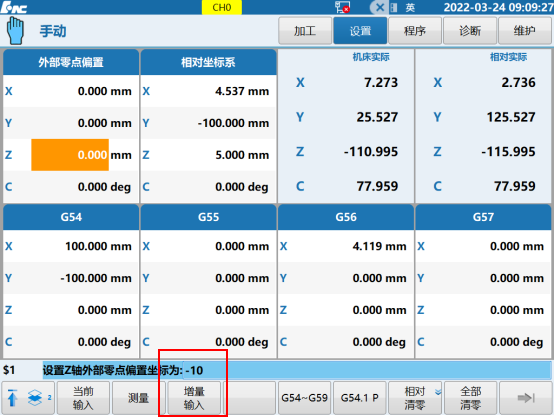

5.零点偏移

按键或拨旋钮,切换成手动方式,按[设置]按键,进入坐标系界面;

外部零点偏置偏移所有工件坐标系各个轴偏移。


注意事项:

1:移动机床时注意轴移动方向,避免机床碰撞危险;

2:根据加工工艺,选择对刀的刀具;

3:对刀过程中用手摇移动机床,选择合适的倍率,一定注意安全;

4:对刀后,一定要正确的将坐标输入到所选择的对应坐标系,否则坐标错误产生严重后果;

5:坐标系中,“外部零点偏置”一般情况不要填值;若其中有值,会将所有工件坐标系的零点进行偏移;慎用(熟悉后,根据情况可自行选用);
