HSR-MD410冲压机器人
MD冲压机器人

HSR-MD410工业机器人为一款4轴串联多关节机器人,有效负载10kg,重复定位精度±0.08mm,最大工作半径1510mm,具有精度高、运行速度快、维护方便等诸多优势,可广泛应用于冲压上下料、搬运、拆垛、码垛等领域。

使用说明下载
产品特点
Features

1、运动速度快
冲压节拍可高达16次/分,有效提升生产效率;

2、运动范围大
最大工作半径可达1510mm,可轻松应用于冲床中心距3m的冲压场合;

3、高性价比
与6关节机器人对比,该机型采用4关节设计,有效降低投入成本,并可满足各类搬运应用;

4、便捷维护
该款机器人结构简单,采用模块化部件结构,组合式减速机构,故障维修难度低,可快速故障处理立即恢复生产;

5、高可靠性
整机采用高性能核心零部件,稳定性、故障率低,为整机提供高可靠性能保证,可长时间持续执行生产任务;

6、通用性能强
可广泛适用于各类行业领域的搬运,如热锻、冲压上下料行业;

7、拓展性强
可根据实际生产需要,灵活布置和调整生产连线方式,可快速实现柔性化生产及后续方案更改设计及拓展应用;

产品参数
Product parameters
工业机器人 HSR-MD410
自由度 4
最大负载 10Kg
最大运动半径 1510mm
重复定位精度 ±0.08mm
运动范围 J1 ±170°
J2 -60°+120°
J3 -155°+75°
J4 ±360°
额定速度 J1 225°/S、3.925rad/s
J2 225°/S、3.925rad/s
J3 225°/S、3.925rad/s
J4 360°/S、6.28rad/s
最高速度 J1 300°/S、5.23rad/s
J2 300°/S、5.23rad/s
J3 375°/S、6.54rad/s
J4 720°/S、12.56rad/s
容许惯性矩 J4 0.25kg㎡
容许负荷扭矩 J4 42NM
适用环境 温度 0~45°
湿度 30%-95%
其他 避免与易燃易爆或腐蚀性气体、液体接触,远离电子噪声源(等离子)
示教器线缆长度 8米
本体-柜体连接线长度 6米
I/O参数 数字量:32输入,31输出(控制柜故障指示灯输出占用1)
本体预留信号线 12位(航空插头接线方式:焊接)
预留气路 2*Φ8
电源容量 3.8kVA
额定功率 3kW
额定电压 3相AC380V 50HZ
额定电流 5.4A
防护等级 IP54
安装方式 地面安装
本体重量 140kg
控制柜防护等级 IP53
控制柜尺寸 780mm(宽)*450mm(厚)*950mm(高)-立式
控制柜重量 50KG

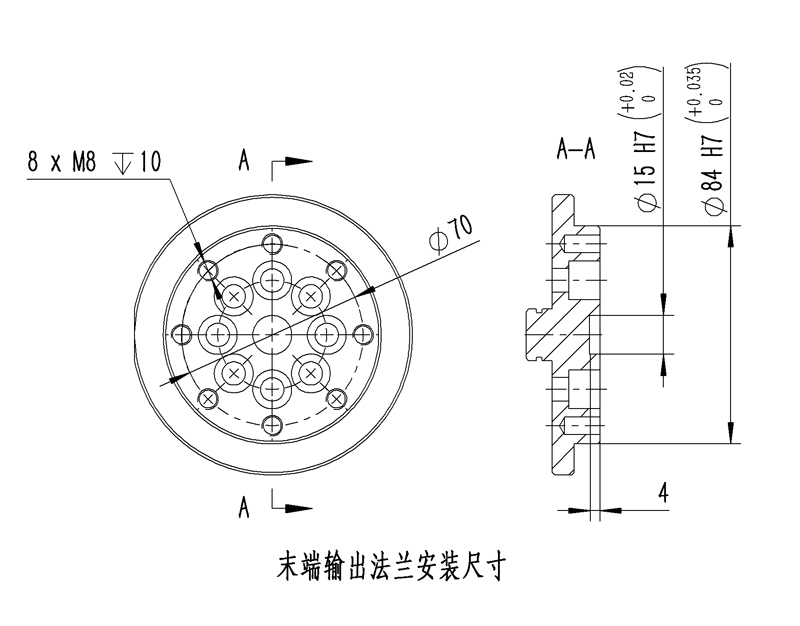

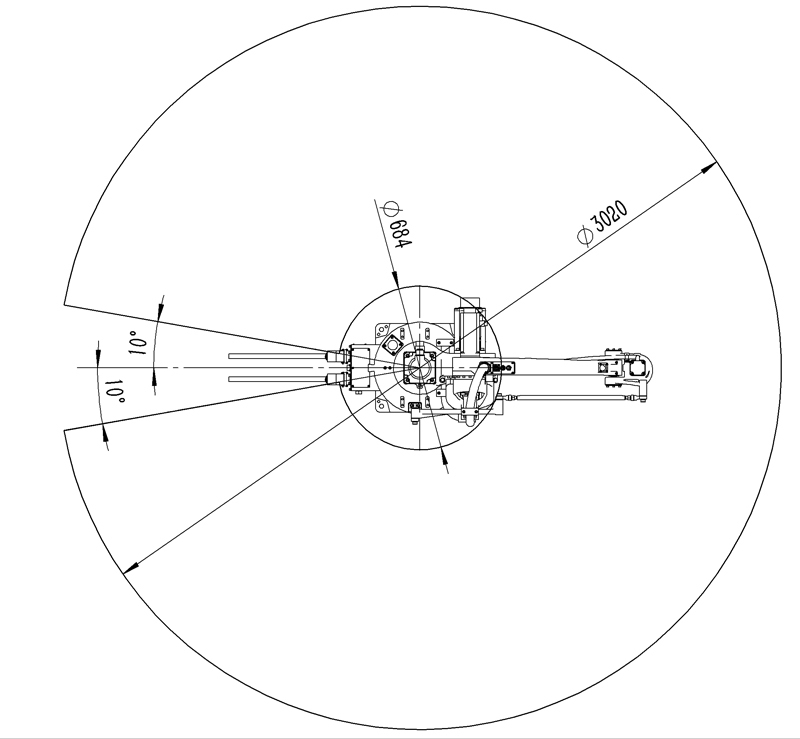

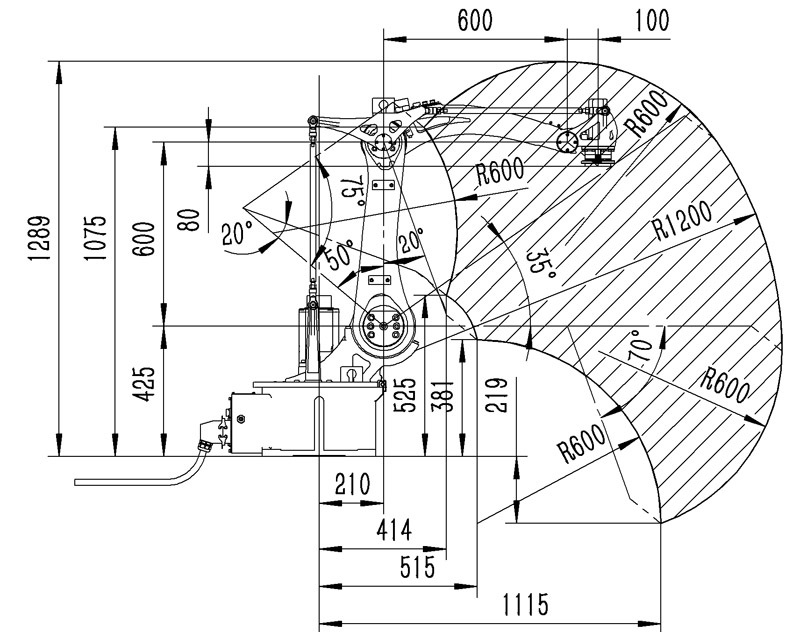

产品尺寸
Product Size
