客户痛点:

  • 数控机床伺服驱动调试操作项目繁多、效率不高;

  • 数控机床调试一致性差、质量不稳定;

  • 数控机床装配质量、动态特性评估难;

  • 数控机床机械、电气调试不当,严重影响零件加工质量、加工效率;

解决方案:

  • 通过信号激励,自动实现惯量辨识

  • 选定性能指标,自动设置控制及滤波参数

  • 根据机床振动特性,自动快速运算、分析,实现参数自优化

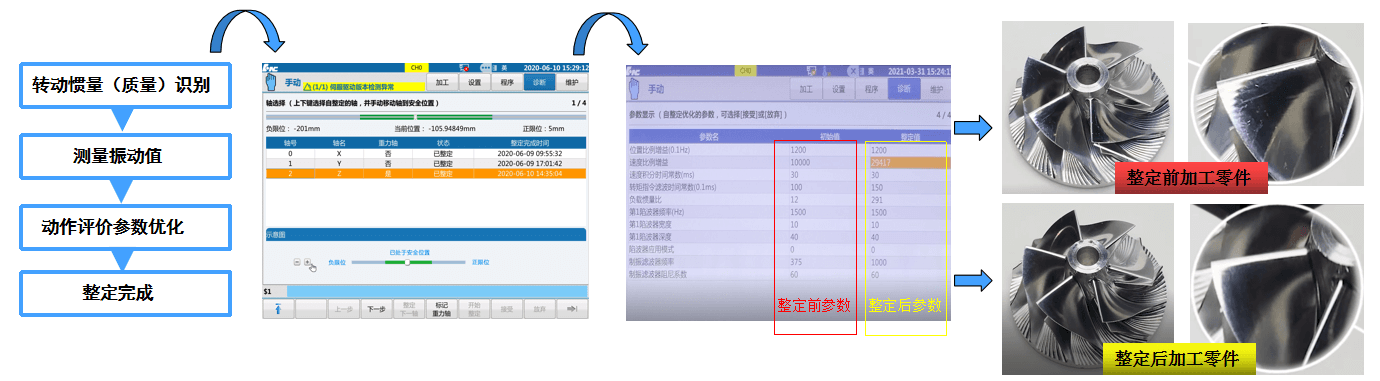

1、操作步骤:

  • 操作步骤简单,参数设定后,一键完成自整定调试

  • 调试界面友好1623977871(1).jpg

2、自整定过程:


应用案例:

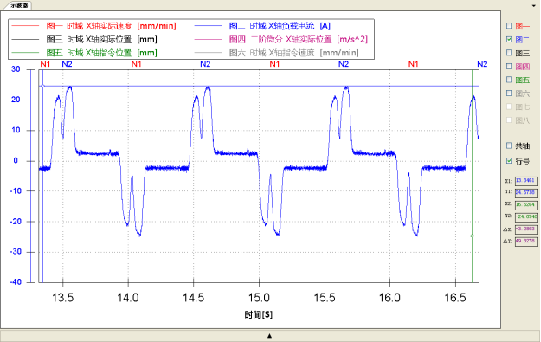

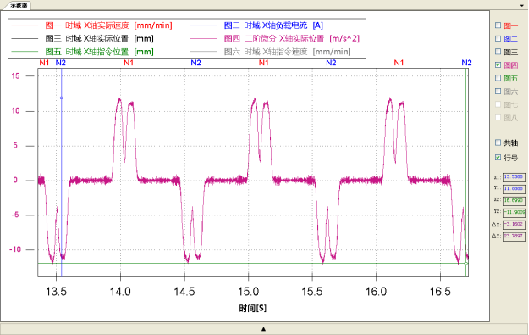

自整定案例-850轮毂加工中心整定效果

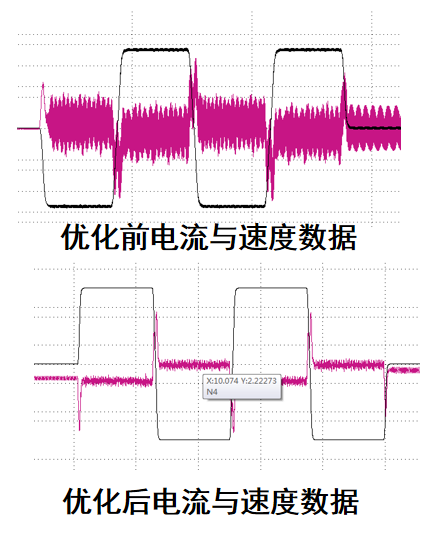

参数经过优化,加速度与电流波形稳定,波形毛刺小,进给轴加速度达到1.2g。



自整定案例-5G滤波器零件加工

自整定案例-五轴叶轮加工

自整定案例-小叶轮

叶轮振纹明显改善

总结:

  • 华中8型数控系统V2.4伺服自整定功能操作步骤直观、简单,数控系统调试一致性更好,同时降低了对调试人员的技能要求;

  • 优化数控机床传动链的刚度及阻力特性,明显改善机床动态特性;

  • 通过自整定优参数,可量化评估机床装配质量和机床动态特性;

  • 明显改善零件加工质量和效率。
